Warsztat samochodowy kabina lakiernicza Piekarnik

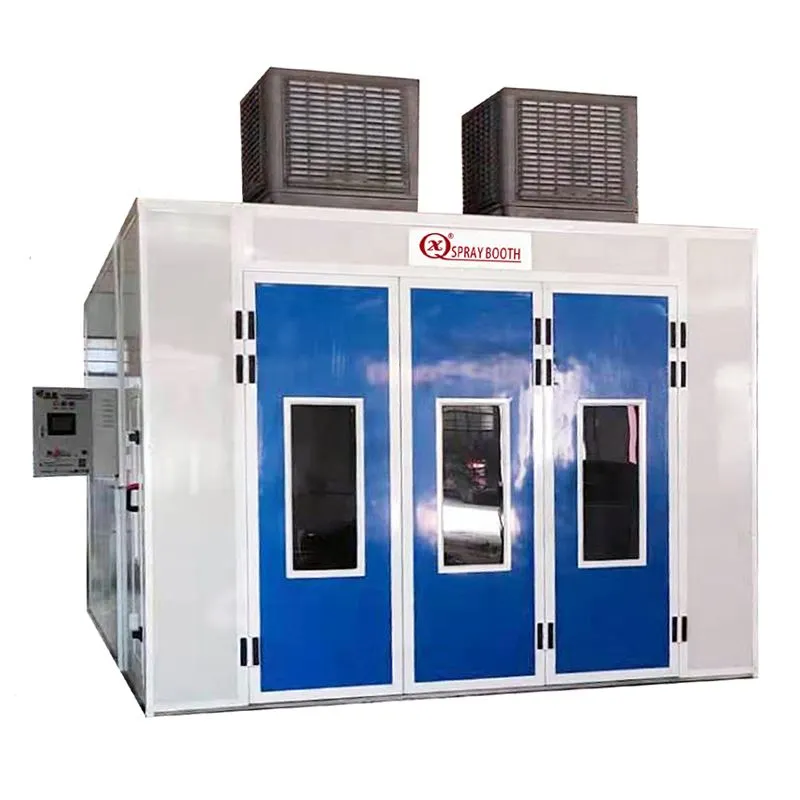

Jest to kabina lakiernicza QX1000A z wydajnością suszenia lampami podczerwieni.

Jakie są różnice między luksusową kabiną lakierniczą QX1000A a QX2000AB?

Ich główne różnice to:

1. Styl / lokalizacja i moc wentylatorów wlotowych są różne. (Wentylatory powietrza wlotowego kabiny lakierniczej QX1000A są umieszczone na panelu dachowym, wentylatory wlotowe kabiny lakierniczej QX2000AB z boku.)

2. Ze względu na inną lokalizację wentylatorów wlotowych, ich wymiar zewnętrzny jest inny.

Wentylator jest maszyną do sprężania i transportu gazu, która przekształca obracającą się energię mechaniczną na energię ciśnienia gazu i energię kinetyczną oraz transportuje gaz na zewnątrz.

Główne elementy konstrukcyjne wentylatora to wirnik, obudowa, wlot powietrza, wspornik, silnik, koło pasowe, sprzęgło, tłumik, część przekładni (łożysko) itp. Wentylator jest powiązany z przekładnią i Dystrybucja zużycia energii systemu i jest bardzo krytyczną częścią.

(1) Wentylator odśrodkowy. Gdy powietrze wchodzi osiowo do wirnika wentylatora, przepływa ono głównie w kierunku promieniowym. Ten typ wentylatora jest wykonany zgodnie z zasadą działania odśrodkowego, a produkty obejmują wentylatory odśrodkowe, dmuchawy odśrodkowe i sprężarki odśrodkowe.

(2) Wentylator osiowy. Strumień powietrza wchodzi osiowo do wirnika wentylatora i przepływa w przybliżeniu w kierunku osiowym po powierzchni cylindrycznej. Takie wentylatory obejmują wentylatory osiowe, dmuchawy osiowe i sprężarki osiowe.

Dane techniczne kabiny lakierniczej QX1000A

Rozmiar wewnętrzny	6900x3900x2650mm (DxSxW)
Rozmiar zewnętrzny	8200x4000x4300mm (DxSxW)
Drzwi	• 1 zestaw 3-krotnej ramy łączącej drzwi ze stopu aluminium (grubość: 1,8 mm) rozmiar: 2830 * 2900 (mm) (szer. * wys.) • 1 zestaw bocznych drzwi z aluminiową powłoką proszkową z powłoką proszkową trwała sława drzwi: 700 * 1700 mm (szer. * wys.), z blokadą bezpieczeństwa i uchwytem.
Panele	Wysoka gęstość płyty warstwowej 16 kg / m³, materiał izolacyjny EPS (polistyren epispastyczny) 50 mm z dwustronnym panelem stalowym S=0,476 mm
Oświetlenie	• Pudełka na lampy ze szkła hartowanego są zamocowane pod kątem 45 ° na dwóch górnych stronach, z 8 grupami * 4 szt.=32 szt. 18-watowa energooszczędna lampa LED • W porównaniu z tradycyjnym oświetleniem może zaoszczędzić do 65% energii i żywotność ponad 30 000 godzin
Fani	• Z 2 szt. osiowych dmuchaw powietrza, całkowity parametr: 2 zestawy * 1,5 kW 12500 m³ / h, (duża objętość powietrza typu osiowego, trwały silnik miedziany, łatwa instalacja) • Z 1 szt. odśrodkowymi dmuchawami powietrza, całkowity parametr: 5,5 kW. 18000㎡/h, (typ odśrodkowy, wytrzymały silnik miedziany, łatwa instalacja)
System suszenia	• Wyposażony w 10 grup lamp podczerwieni, 3 sztuki w 1 grupie. 1 szt./1000 w. Razem to 30KW. Można włączyć lub wyłączyć częściową grupę. • Temperatura pracy: 50 ℃ -60 ℃. Maksymalna temperatura: 75 ℃
Filtry	Wysokowydajne 4 filtry zapewniające wolne od kurzu miejsce do malowania i spełniające wymagania ochrony środowiska: ①Wlot powietrza z filtrem wstępnym: zdolność zatrzymywania pyłu 400g/㎡; klasa G4; Dokładność filtracji ≥5μm; Palność (GB/T1759-2006) F1; Odporny na temperaturę<> ②Sufit wyposażony w wysokowydajny filtr typu CC-G650: zdolność zatrzymywania kurzu 600g/㎡; klasa F5; Dokładność filtracji ≥1μm; Palność (GB/T1759-2006) F1; Odporny na temperaturę<> ③Z trzema warstwami węgla aktywnego w komorze wydechowej. ④Wylot z bawełnianym filtrem: zdolność zatrzymywania kurzu 550g/㎡; Klasa wg (DIN en779) G2、G3、G4; Dokładność filtracji ≥5μm; Odporny na temperaturę<>
Skrzynka kontrolna	Przełącznik do malowania, pieczenia, włącznik światła, wskaźnik awarii, włącznik zasilania, wyłącznik awaryjny
Całkowita moc	39KW
